EX DE BAC Tableau de Moore

                             Extrait d'Exercice de bac Spé   TES

     Question 3

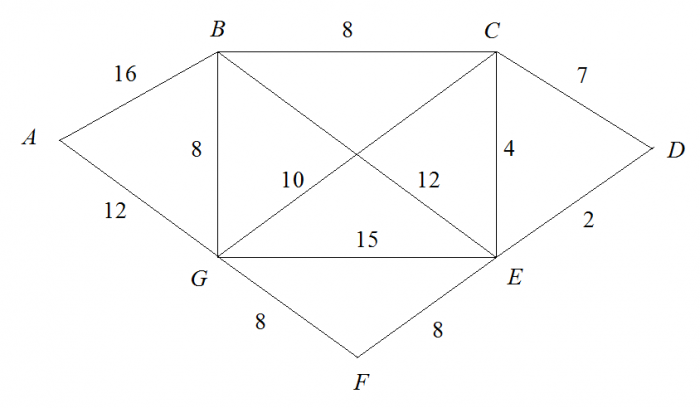

     Soit le graphe ci-dessous.

      Donner le chemin chemin de durée minimale de A à D.

Grapheexercice





  Réponse:

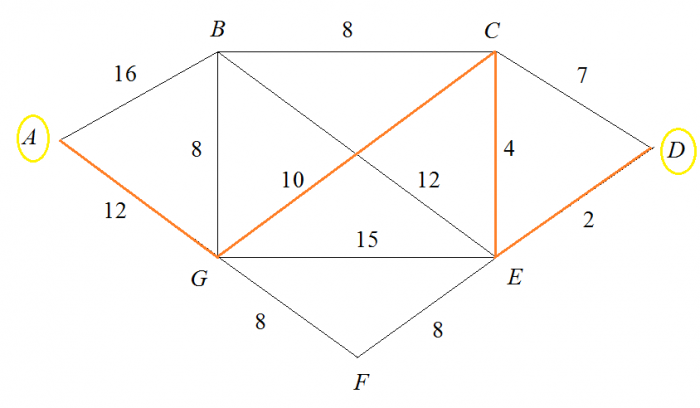

         Grapheexercice2

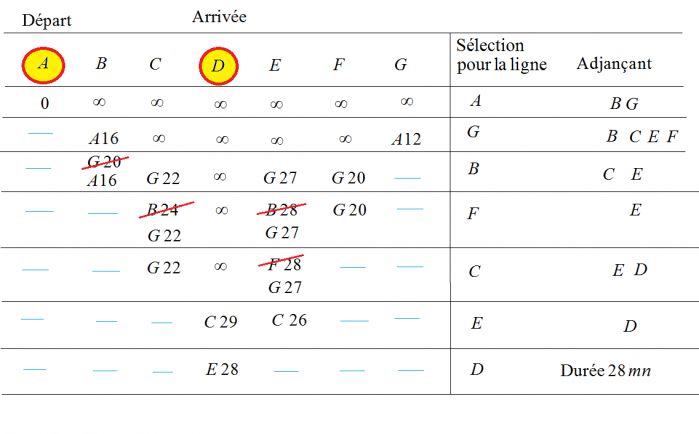

                     Tableau de moore:

   Tableau de moore

            D ←  E28 ←  C 26  ←  G 22  ←  A 12 ← A

                     Le trajet de durée minimale est AGCED
