                          Courbe d'une fonction affine par morceaux sur la TI 84

            1. Déjà appuyer sur la touche  MODE

                    Vérifier que l'on a bien à la 4 ième ligne   FUNC

                     NORMAL

                     FLOAT

                    RADIAN

                    FUNC

                    CONNECTED

                    SEQUENTIAL

                    REAL

                    FULL

          2.   Appuyer sur la touche   Y =   en haut à gauche de la calculatrice.

                    Apparaît:

                                        Plot 1    Plot2    Plot3

                                     \  Y1  =

                     Par exemple pour représenter la fonction affine f  définie

                     sur l'intervalle  [0 ; + ∞ [  par :

                               f( x ) = x                   si      0 ≤ x ≤ 2

                               f( x ) = 2 x - 2           si       2 ≤ x ≤ 6

                               f( x ) = 3 x - 8          si          x ≥ 6

                     On doit avoir à l'écran :

                         Plot 1             Plot 2           Plot 3

  \ Y1  = (X) * ( 0 ≤ X) * ( X ≤ 2) + ( 2 * X - 2 ) *( 2 ≤ X ) * ( X ≤ 6 ) + (3 * X - 8 ) * ( X ≥ 6)

          C'est à écrire à la suite même si la calculette revient à la ligne

           vue la largeur de son écran .

                            2ND     MODE     pour avoir QUIT

              3. Vérifier que la fenêtre est convenable.

                        Appuer sur   WINDOW

                   WINDOW

                      Xmin= - 1

                      Xmax= 10

                      Xscl = 1

                      Ymin= - 1

                       Ymax= 22

                        Yscl= 1

                        Xres= 1

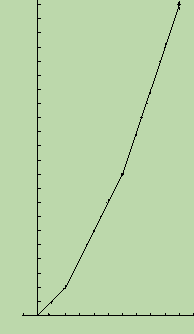

            5. On obtient pour cet exemple:

              en appuyant sur la touche GRAPH


------------------------------------------------------------------------------------
